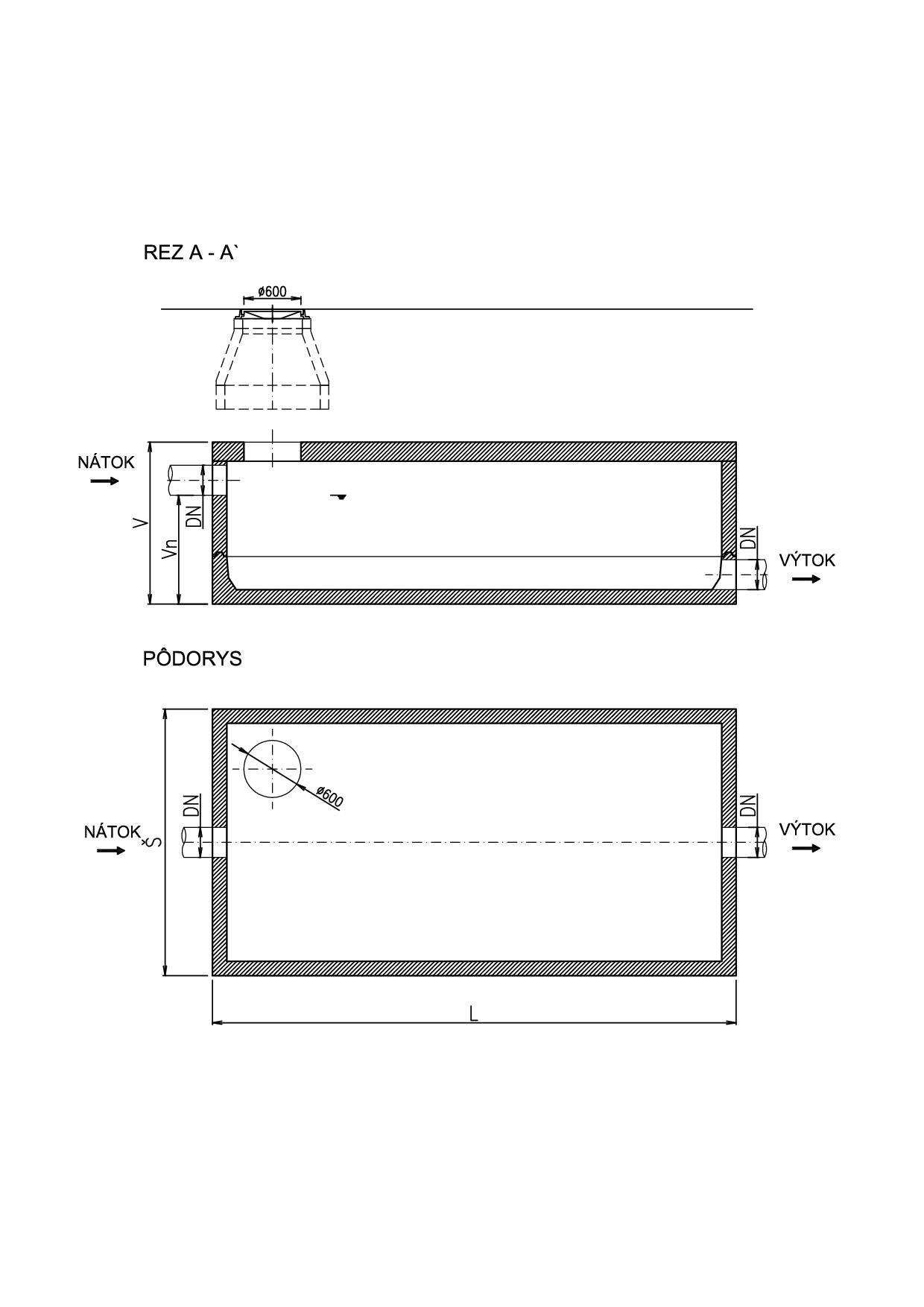

KL RN 18

Objem 18 m3
DN 315 mm
Vnější délka L 5500 mm
Vnější šířka Š 2800 mm
Výška V 1950 mm
Výška osazení nátokové roury od dna Vn
1390 mm
Výška osazení výtokové roury od dna Vv
[mm]
na dne nádrže
Váha nejtěžšího kusu
11,5 t

Normy:

Retenční nádrže jsou vyráběny v souladu    technickým osvedčením č. TO – 10/0044 ve shodě s ustanovením zákona č. 22/1997 Sb. o technických požadavcích na výrobky ve znění pozdějších předpisů.


Použití:

zadržení vod ze zpevněných a zastavěných povrchů - jako prevence proti zahlcení kanalizační sítě při přívalových srážkách.

Umístění: komunikace, parkovišťě, manipulačni plochy,obytné zóny,logistické centra,průmyslová výstavba,obchodní komplexy, komplexní bytové výstavby

Použitý stavební materiál:

Beton – jednotlivé prefabrikáty jsou vyrobeny z betonu třídy C 30/37 nebo C35/45 v souladu s ČSN EN 206-1.

Výztuž – prefabrikáty jsou vyztužené kombinací síťové výztuže a vázané prutové výztuže 10 505 (R) . Vystužení jednotlivých prefabrikátů je závislé na tloušťce desky  ale i na veľikosti zatížení působícího na prefabrikát (výška nadloží).

Přepravní úchyty prefabrikátů – na manipulaci s prefabrikáty jsou zabudované kotevní háky a zapuštěny kotvy s kulovou  hlavou.

Technický popis:

Retenční nádrž KL RN rámová je prefabrikovaná železobetonová podzemní nádrž obdélníkového půdorysu. Je vytvořena postupným montováním jednotlivých segmentů a sice dvou uzavíracích koncových dílů s rozměry š = 3600 (3700) mm, l = 1000 (1050) mm, v = 2600 (2650) mm a libovolného počtu rámových středových dílů s rozměry š = 3600 mm, l = 2000 (2300) mm, v = 2600 (2650) mm.

Jednotlivé segmenty je možné kombinovat za účelem dosažení požadovaného užitečného objemu (např. 20 až 450 m3,, příp. většího) vytvořením jedné nebo více samostatných nádrží.

Nádrž je staticky navržena na vztlak podzemní vody až do úrovně stropní části nádrže při zásypu zeminou s výškou min. 0,6 m.

Vstup do nádrže je přes otvor Ø 600 mm, který je většinou umístěn v uzavíracích koncových dílech. Vstupní komín se vytvoří  systémem šachtových skruží,konusu a litinového poklopu požadované třídy zatížení.
Vodotěsnost nádrže je zajištěna ve smyslu ČSN 75 0905 systémem šroubovaných spojů a trvale pružným těsněním.

Retenční nádrž KL RN 5500x2800 je prefabrikovaná železobetonová podzemní nádrž obdílníkového půdorysu s rozměry 5500 x 2800 mm. Je vytvořena postupným montováním jednotlivých prefabrikovaných segmentů a to základové dosky (vany) výšky 500 mm, vodorovného segmentu (prstence) výšky 1000 nebo 1250 mm a zákrytové stropnej desky výšky 200 nebo 500 mm.

Celková výška nádrže se mění v závislosti na použití vodorovných segmentů a zákrytové desky na 1700195020002250 a 3000 mm.

Užitečný objem takto sestavené nádrže je 15182023 a 33 m³.

Jednotlivé nádrže je možné kombinovat za účelem dosažení požadovaného užitečného objemu (např. 15 až 200 m3,, příp. většího). Nádrže se dají vzájemně spojovat pomocí propojovacího potrubí sériově nebo paralelně.

Montáž

Retenční nádrž se montuje za pomoci autojeřábu príslušné nosnosti, na dopředu připravený vodorovný podkladní beton s pískovým lůžkem dle návodu na uložení. Výšku pískového lůžka, podkladního betonu, štěrkového násypu uvádíme ve výkresech v cm pouze všeobecně. Pro každé osazení nádrže je nutní zjistit aktuální základové poměry stavby. Na základě těchto skutečností je potřeba statikem nechat navrhnout založení nádrže pro každý objekt individuálně.

Případné ukotvení proti vztlaku spodní vody zajistí stavební firma podle nákresu kotvení.

Doprava  a  manipulace

Jednotlivé prefabrikáty jsou přepravovány kamiónovou dopravou (návěsem) přímo k výkopu.

Odběratel - musí zajistit přístupovou komunikaci umožňující bezpečný příjezd vozidel i outojeřábu. Dále musí být pripravena manipulační plocha na ukotvení autojeřábu.

Velikost a způsob úpravy závisí na velikosti  a váze autojeřábu. Při volbě velikosti jeřábu je nutné vycházet z váhy nejtěžšího  prefabrikátu a vzdálenosti jeřábu (střed otočného kruhu) ke středu výkopu (vyložení)

Při manipulaci s prefabrikáty je maximální povolený odklon lana od svislé osy přepravovaného úchytu 30°. Prefabrikát musí být zavěšen vždy současně na všech čtyřech úchytech..

Servis a údržba:

Pro zajištění dlhodobé funkčnosti zařízení je potřebné a i předepsané v určitých časových intervalech vykonat servisní práce odborným personálem.

Záruční doba:

Záruční doba je 24 měsíců.

Dodací podmínky:

Dodací lhůta závisí od velikosti retenční nádrže (3 až 30 dní). Požadavek na vstupní šachty je třeba uvést v objednávce.

Součástí dodávky je návod na usazení, provozní řád.

Objednavatel zajišťuje ve vlastní režii: výkopové práce, podkladní beton, pískové lůžko, jeřáb, přezkoušení obsluhy dle provozního řádu se sepsáním záznamu o ověření vědomostí, záznam bude podepsán přezkoušenou osobou.

TECHNOLOGICKÝ POSTUP MONTÁŽE - návod na zabudování

Stavební připravenost

Stavební připravenost zajišťuje odběratel ve vlastní režii podle projektové dokumentace..

Staveniště – k výkopu musí být zajištěna přístupová cesta pro příjezd autojeřábu a nákladních vozidiel. V bezpečné vzdálenosti od výkopu je nutné srovnat a dostatočně zpevnit terén pro zapatkování jeřábu.
Výkop – rozměry zhotovit podle projektové dokumentace. Stěny výkopu musí být zabezpečeny proti sesunutí zeminy do výkopu. Minimální vzdálenost okraje výkopu od retenční nádrže je 0,60 m. Musí být zajištěn prostor pro obsluhu při manipulci s jednotlivýmy prefabrikáty při jejich ukladání do výkopu a pro ošetření vnějších spojů nádrže.
Podklad - skladba podkladních vrstev musí vycházet z geologického průzkumu a  statických výpočtů. Podkladní betonová deska musí být nejméně o 20 cm větší na každou stranu  než je půdorys nádrže. Nerovnosti podkladního betonu musí být vyrovnané  pískovým lůžkem fr. 0-4 mm s tloušťkou cca 3 cm. Na podkladní beton se vytýčí základní směrové body pro určení polohy nádrže.

Montáž nádrže

Retenční nádrž KL RN se montuje s pomocí autojeřábu příslušné nosnosti v závislosti na místních podmínkách stavby) na dopředu připravený podkladní vodorovný beton s pískovým lůžkem. Všechny montážní práce zajiš´tují zaškolení pracovníci Klartec cz, s.r.o.Při práci se musí dodržet pokyny bezpečnosti a ochrany zdraví při práci.


Postup  montáže:
1. Zkontrolujte rozměry výkopu a podkladového betonu podle technické dokumentace.


2. Zkontrolujte jednotlivé segmenty podle montážního výkresu.


3. Na pískové lůžko se vyměří polohy uložení jednotlivých nádrží.

4. Montáž jednotlivých nádrží se provádí postupným ukládáním segmentů za (příp.na sebe) přímo do výkopu.

5. Vodotěsnost vodorovných spojů zajišťuje trvale pružné butylové těsnění, které se vloží do drážky segmentu po celém obvodě. Těsnění se spojením dvou segmentů rozmáčkne a dokonale je tak vzájemně utěsní.

6. Při spojování jednotlivých segmentů vznikají technologické spáry se šírkou 5 až 10 mm.

7. V případě, že retenční nádrž tvoří vícero samostatných nádrží, tyto nádrže se smontují jednolivě. Vzájemné propojení nádrží se realizuje pomocí PVC rour příslušného DN a počtu podle potřeby. Mezi nádržemi vznikne spára cca 100 mm široká, kterou je potřeba zalít betonovou směsí (dodávka stavby).

8. Nádrž se zasype obsypovým materiálem a zhutní vhodným hutnícím mechanizmem po vrstvách. Pouze zahrnutí není přípustné.  Obsyp u stěn,poklopů a v oblasti rour je nutné dělat opatrně.Použití velkých kusů,úlomků a hrubého štěrkového materiálu je zakázáno.

9. Před uvedením do provozu je potřeba všechny části zařízení očistit především od zbytků malty. Zkontrolovat, zda není v nádrži zapomenuto pracovní nářadí,desky,nebo jiný odpad,který by mohl ucpat potrubí.





Typ Rn Objem [m3] DN [mm] Rozměry LxŠxV
[mm]
Výška osazení nátokové roury od dna Vn
[mm]
Výška osazení výtokové roury od dna Vv
[mm]
Váha nejtěžšího kusu
[t]
KL RN 15 15 315 1140 na dne nádrže 8,5
KL RN 20 20 315 1540 na dne nádrže 8,5
