KL LT 4

Jmenovitý průtok (výkon) Q
2,4 l/s
DN 160 mm
Objem 2 m3

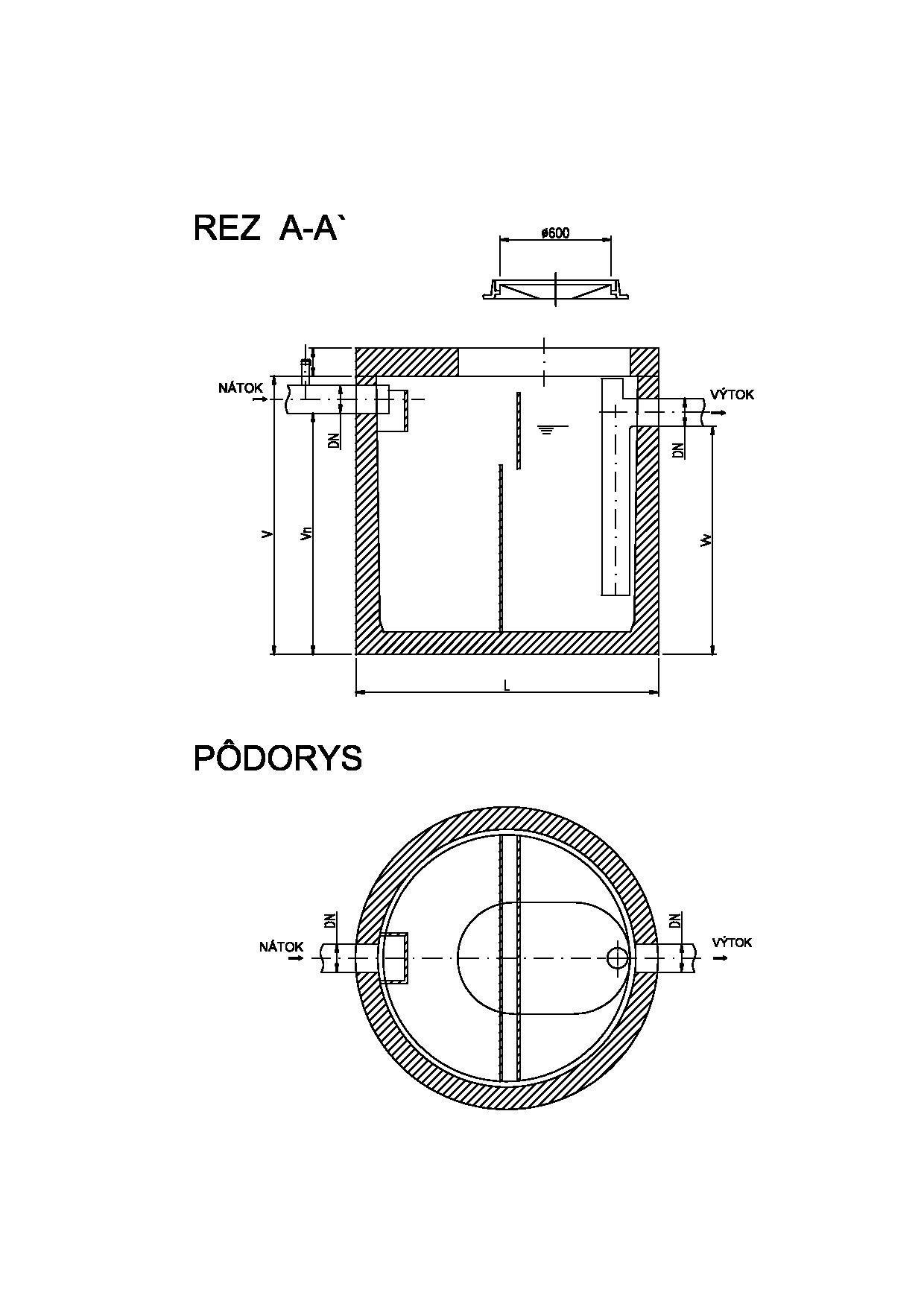

Vnější průměr nádrže (kruhová) D 1630 mm
Výška V 1500 mm
Tloušťka stropní desky** B 150 mm
Výška osazení nátokové roury od dna Vn 1290 mm
Výška osazení výtokové roury od dna Vv 1220 mm
Váha nejtěžšího kusu
2,5 t
Velikost v NS4

Normy:

Všechny odlučovače tuků jsou konstruované dle ČSN EN 1825-1 a ČSN EN 1825-2
Dosahovaná kvalita vyčištěné vody:  méně než 25 - 35 mg/l extrahovatelných látek ve vyčiětěné vodě.

Použití:

- kuchyně
- stravovacií zařízení
- velkovývařovny (hostince, hotely a motoresty)
- výrobny potravin (spracování masa, pražírny, cukrárny, pekárny)

Technický popis:

K odlúčeniu tukov dochádza na báze gravitácie. Nátoková bariéra a norné steny rozdeľujú lapač do dvoch zón: usadzovacej a odlučovacej. Tuky a oleje plávajú na povrchu hladiny, kal sa usadzuje na dne nádrže.

Predčistená voda odteká výtokovým potrubím do kanalizácie. Teplota privádzanej odpadovej vody by nemala presiahnuť 30°C. Vyššia teplota ako aj čistiace prostriedky z umývačiek riadu znižujú účinnosť odlúčenia tukov. V takýchto prípadoch treba posúdiť predradenie nádrže na schladenie odpadovej vody alebo navrhnúť lapač s väčšou menovitou veľkosťou (NS).

Základná konštrukcia LT je vyhotovená zo železobetónovej nádrže, obdĺžnikového alebo kruhového pôdorysu. Nádrž sa vyrába ako prefabrikát z betónu triedy C 35/45 v zmysle STN EN 206-1.

Lapač pozostáva zo samotnej nádrže (vane), deliacich stien (priečok) a zákrytovej stropnej dosky. Priamo pri výrobe nádrže sa v mieste prechodu nátokového a výtokového potrubia zabudujú šachtové púzdra s olejuvzdorným tesniacim krúžkom požadovaného DN.

Vnútorný povrch nádrže je ošetrený trojzloškovým polyuretánovým náterom (iba na  vyžiadanie) aplikovaným v dvoch vrstvách. Náter znižuje priľnavosť mastnej látky na povrchu stien LT a tým uľahčuje jeho čistenie. Vo vnútri odlučovača sú zabudované všetky technologické zariadenia v prevedení z nerezevového plechu a z plastu.


Jednotlivé komory odlučovača sú prístupné na údržbu a kontrolu cez kruhové alebo elipsové vstupné otvory nachádzajúce sa v zákrytových stropných doskách. Pri osadení odlučovača do väčších hĺbok sa vstupné šachty budujú z kanalizačných skruží. Vstupná šachta je uzatvorená liatinovým poklopom priemeru 600 mm, triedy D 400 s označením LAPAČ.

Umístění:

Odlučovače tuků se umísťují na odvodňovací systémy, u zdroje odpadní vody:

- vedle budovy do nezámrzné hloubky na podkladní beton
- uvnitř budovy na podlahu nebo pod úroveň podlahy (na přání je možno    vyrobit zvláštní odvětrávací potrubí)

Při projektování umístění odlučovače je třeba brát v úvahu požadavky na údržbu odlučovače  - přístup cisternového vozidla, krátkodobé vyhrazení manipulační plochy - viz provozní řád.


Montáž:

Odlučovač se montuje za pomoci autojeřábu príslušné nosnosti, na připravený vodorovný podkladový beton s pískovým lůžkem dle návodu na uložení a zabudování.

Výšku pískového lůžka, podkladního betonu, štěrkového násypu uvádíme ve výkresech v cm pouze všeobecně.

Pro každé osazení nádrže je potřebné zjistit aktuální základové poměry stavby. Na základě těchto skutečností je zapotřebí aby statik navrhl založení nádrže pro každý objekt induviduálně.

Odlučovač se dodává jako prefabrikát bez montáže. Po napojení nátokového a výtokvého potrubí je nutné odlučovač před uvedením  do provozu naplnit čistou vodou. Případné ukotvení proti spodní vodě zajistí stavební firma dle nákresu  kotvení.

Servis a údržba:

Pre zajištění dlouhodobé funkčnosti zařízení je potřebné a i předepsané v určitých časových intervalech vykonat servisní práce odborným personálem.

Tuky a oleje plavající na hladině se musí pravidelně sbírat jednou týdně, vrstva tuků nesmí překročit 15 cm.


Obsah kalové nádrže je nutné vyprázdnit podle zatížení provozu alespoň jednou za tři měsíce, vyčistit a opětovně naplniť čistou vodou.

Odvoz tuku, kalu a vyčerpání nádrže vykonávý firma s licencí na likvidaci nebezpečného odpadu.

Záruční doba:

Záruční doba je 24 měsíců.


Dodací podmínky:

Dodací lhůta je 2 týdny. Požiadavek na dodávku vstupních šachet je nutné uvést v objednávce.


Objednavatel zajišťuje ve vlastní režii: výkopové práce, podkladní beton, pískové lůžko, jeřáb, přezkoušení obsluhy dle provozního řádu se sepsáním záznamu o ověření vědomostí-záznam bude podepsán přezkoušenou osobou.


Typ LT Jmenovitý průtok (výkon) Q
[l/s]
Objem [m3] Rozměry LxŠxV
[mm]
Tloušťka stropní desky** B [mm] Váha nejtěžšího kusu
[t]
Velikost v NS
KL LT 4 2,4 2 150 2,5 4
KL LT 1 0,6 0,75 120 1,3 1
