Kanalizační šachtová dna

Kanalizační šachtová dna na potrubí DN110-DN300

Šachtová dna slouží na vodotěsné připojení potrubí DN110 - DN300. Standardní výška šachtového dna je 680mm.

Šachtové dno je vyráběné s kynetou, poplastovaným stupadlem a se zabudovanými šachtovými  vložkami standardního typu a dimenze potrubí.

Šachtové dno se vyrábí na objednávku podle objednávkového listu. Na manipulaci šachtových den se používají zdviháky s kulovou hlavou s příslušnou nosností.

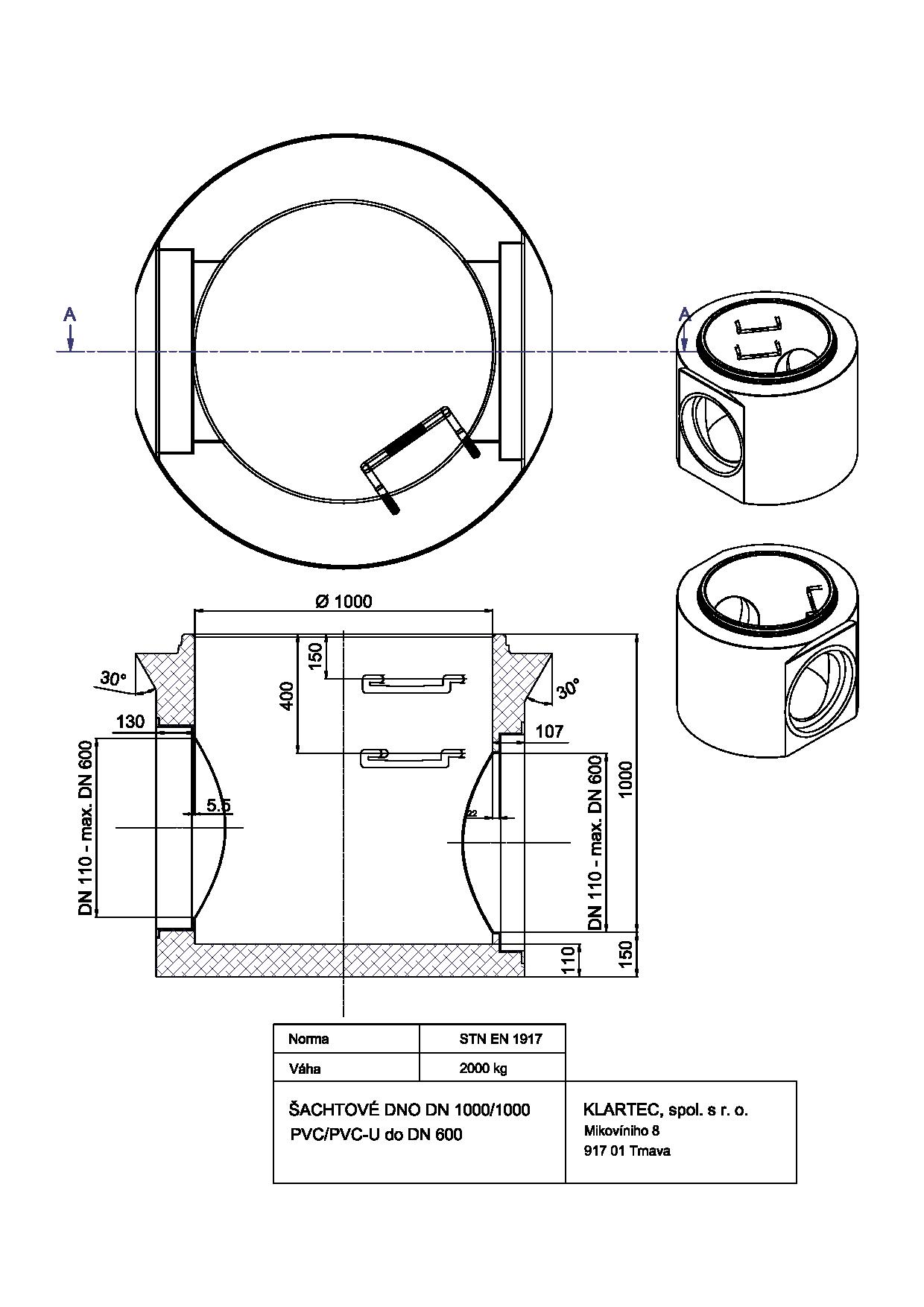

Kanalizační šachtová dna na potrubí DN110-DN600

Šachtová dna slouží na vodotěsné připojení potrubí DN110 - DN600. Standardní výška šachtového dna je 1000mm.

Šachtové dno je vyráběné s kynetou, poplastovaným stupadlem a se zabudovanými šachtovými  vložkami standardního typu a dimenze potrubí.

Šachtové dno se vyrábí na objednávku podle objednávkového listu. Na manipulaci šachtových den se používají zdviháky s kulovou hlavou s příslušnou nosností.

Kanalizační šachtová dna na  potrubí DN700 -DN1000

Šachtová dna slouží na vodotěsné připojení potrubí DN700 - DN1000. Standardní výška šachtového dna je 2120mm.

Šachtové dno je vyráběné s kynetou, poplastovaným stupadlem a se zabudovanými šachtovými  vložkami standardního typu a dimenze potrubí.

Šachtové dno se vyrábí na objednávku podle objednávkového listu. Na manipulaci šachtových den se používají zdviháky s kulovou hlavou s příslušnou nosností.

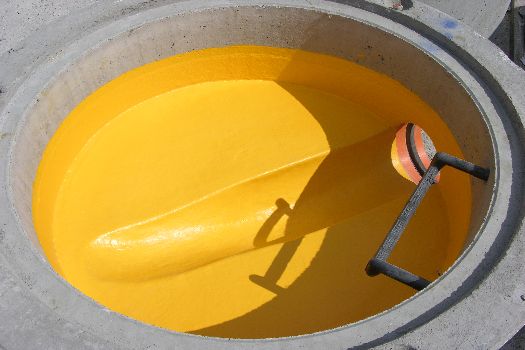

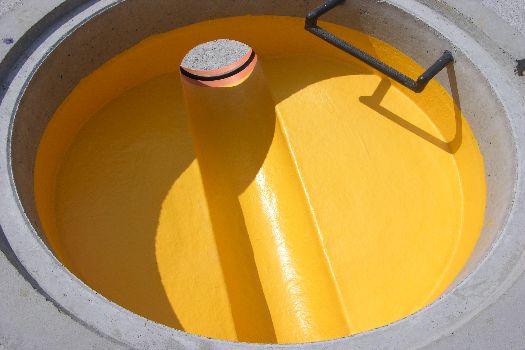

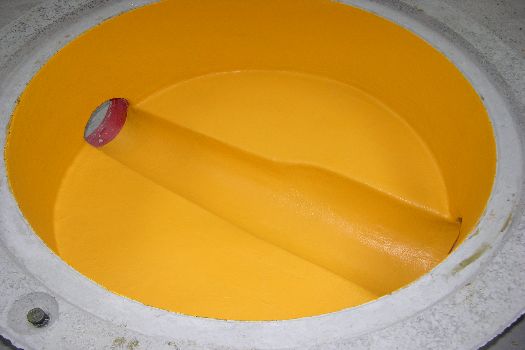

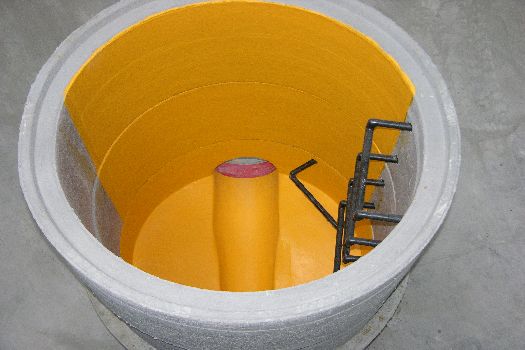

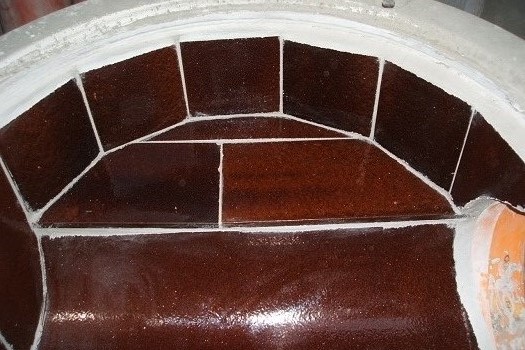

Kanalizační šachtová dna s plastovou kynetou na potrubí DN110 - DN600

Šachtové dno se odlévá spolu s plastovou kynetou, čímž je garantovaná nejvyšší kvalita těsnosti a trvanlivosti výrobku.

Zalitá plastová vrstva trvale chrání beton v místě žlabu před škodlivými vlivy odpadových vod, umožňuje bezproblémový provoz a údržbu kanalizace.

Kompletní sortiment šachtových den je vyráběný z ekologického polypropylénu PP a sklolaminátu GFK.

Tyto materiály se vyznačují mimořádně vysokou odolností vůči chemickému a mechanickému zatížení a proto jsou optimální pro využití v oblasti odpadových vod.

Z tohoto důvodu jsou šachtová dna s plastovou kynetou vhodné i na spadišťové kanalizační šachty. Na manipulaci šachtových den se používají zdviháky s kulovou hlavou s příslušnou nosností.

Informace o betonu, betonových výrobcích:

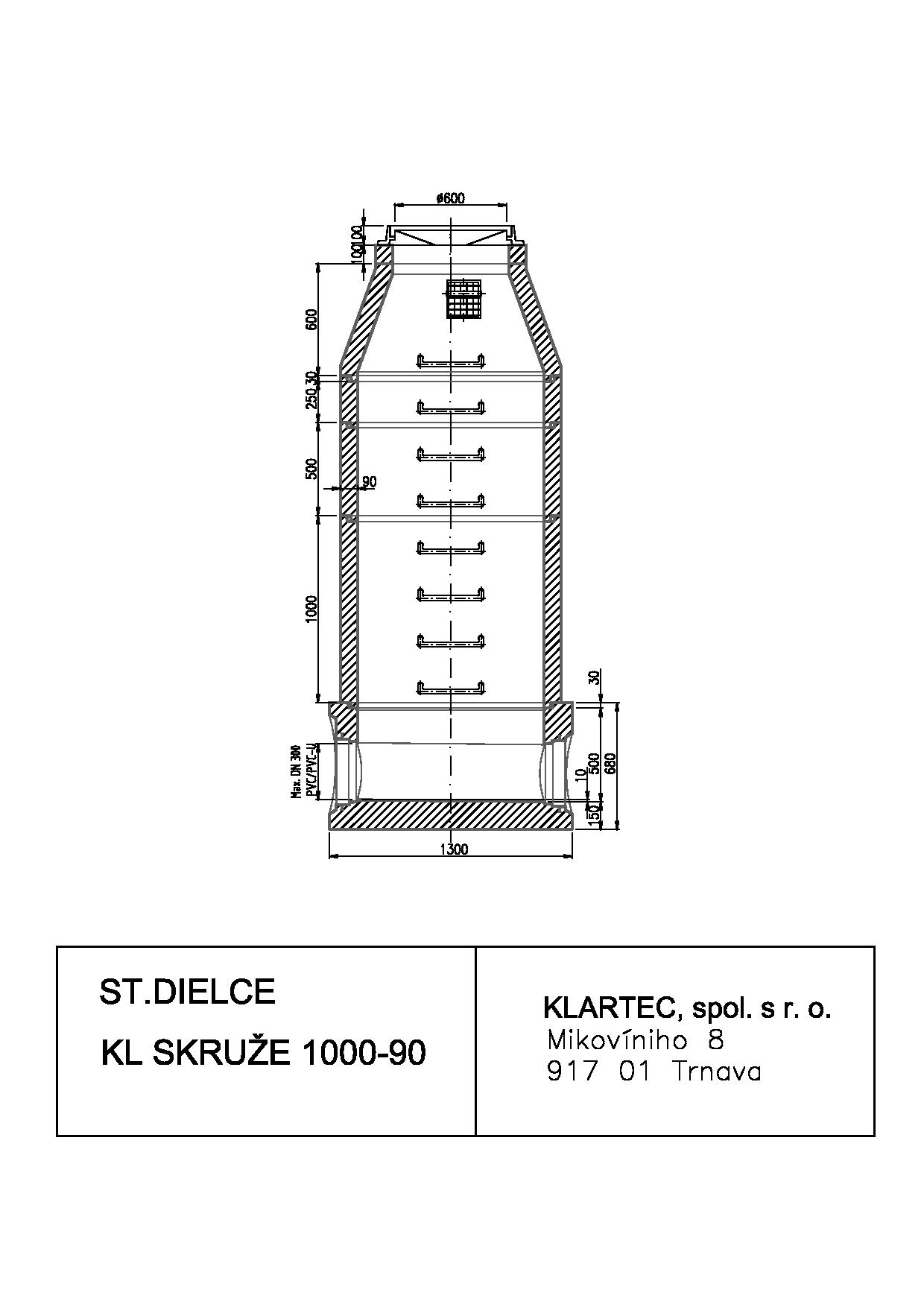

Vstupní šachty a revizní komory z vibrolisovaného, vodostavebního betonu třídy
C 35/45 jsou vyráběné v souladu s evropskou normou ČSN EN 1917 a nesou označení CE.

Dílce vyhovující této normě jsou vhodné na používání ve vlhkých podmínkách a na vystavení podmínkám chemicky mírně agresívního prostředí.

Standardně jsou konusy, skruže a šachtová dna dodávané s poplastovanými stupadly typu B-120.

Technologický postup montáže kanalizačních prvků:

Účel a způsob použití na stavbě:

Manipulace :

S kanalizačními šachtami se smí manipulovat jen s manipulačními háky, které jsou na to určené.

Montáž:

Před montáží musí být každý jeden dílec důkladně prohlédnutý, především profily spojů.

Poškozené dílce musí být vyřazené.

Dno šachty se usadí na dno výkopové rýhy, upravené podle příslušného projektu. Profily a samotné prvky se očistí a nanese se butylplastové těsnění příslušného profilu.

Montovaná skruž se centricky a svisle spustí a nechá se dosednout (důležité je správné natočení stupadel).

Po montáži šachtových dílců je nutné provédst zatmelení případných mezer, vzniklých při osazení.

Zasypání šachet – zásypový materiál musí souhlasit s projekčními požadavky a se statickým výpočtem.

Manipulační prvky:

- šachtová dna: zdvihák pro úchyt s kulovou hlavou 2,5t 1512

- skruže, konusy: manipulační kleště pro skruže, nosnost 1,5t
