KL AN 20

Normy:

Akumulační nádrže jsou vyráběny v souladu    technickým osvedčením č. TO – 10/0044 ve shodě s ustanovením zákona č. 22/1997 Sb. o technických požadavcích na výrobky ve znění pozdějších předpisů.

Použitií:

- nádrž na dešťovou vodu
- žumpy, septiky
- skladovací nádrž na průmyslové odpadní vody

Technický popis:

Základní konstrukce akumulační nádrže je vyhotovena z železobetonové jedné nebo více nádrží, obdélníkového nebo kruhového půdorysu.

Nádrže se vyrábí jako prefabrikáty z betonu třídy C 30/37 nebo C 35/45 ve smyslu ČSN EN 206-1.

Jednotlivé nádrže se skládají ze samotné nádrže (vany), delících stěn (příček) a zákrytové stropní desky. Přímo při výrobě nádrže se v místě průchodu nátokového a výtokového potrubí zabudují šachtové pouzdra s olejuvzdorným těsnícím kroužkem požadovaného DN.

Vnitřní povrch nádrže je ošetrený trojsložkovým polyuretanovým nátěrem (pouze na objednávku) aplikovaným ve dvou vrstvách. Nátěr snižuje přilnavost splavených nečistot na povrchu stěn nádrže a tím ulehčuje její čištění.

Nádrž je možné vybavit podle požadavků objednávatele nornou stěnou. Nádrž je přístupná pro údržbu a kontrolu přes kruhové  vstupní otvory nacházející se v zákrytových stropních deskách. Při osazení  do větších hloubek se vstupní šachty budují z kanalizačních skruží. Vstupní šachta je uzavřena litinovým poklopem třídy A 15, B 125, C 250 alebo D 400 v závislosti na jejím umístění.

Umístění

Akumulačníé nádrže se umísťují na odvodňovacií systémy z území bez přítomnosti ropných látek např. střechy a zpevněné plochy nebo na kanalizační systémy rodinných domů a průmyslových objektů.

Montáž

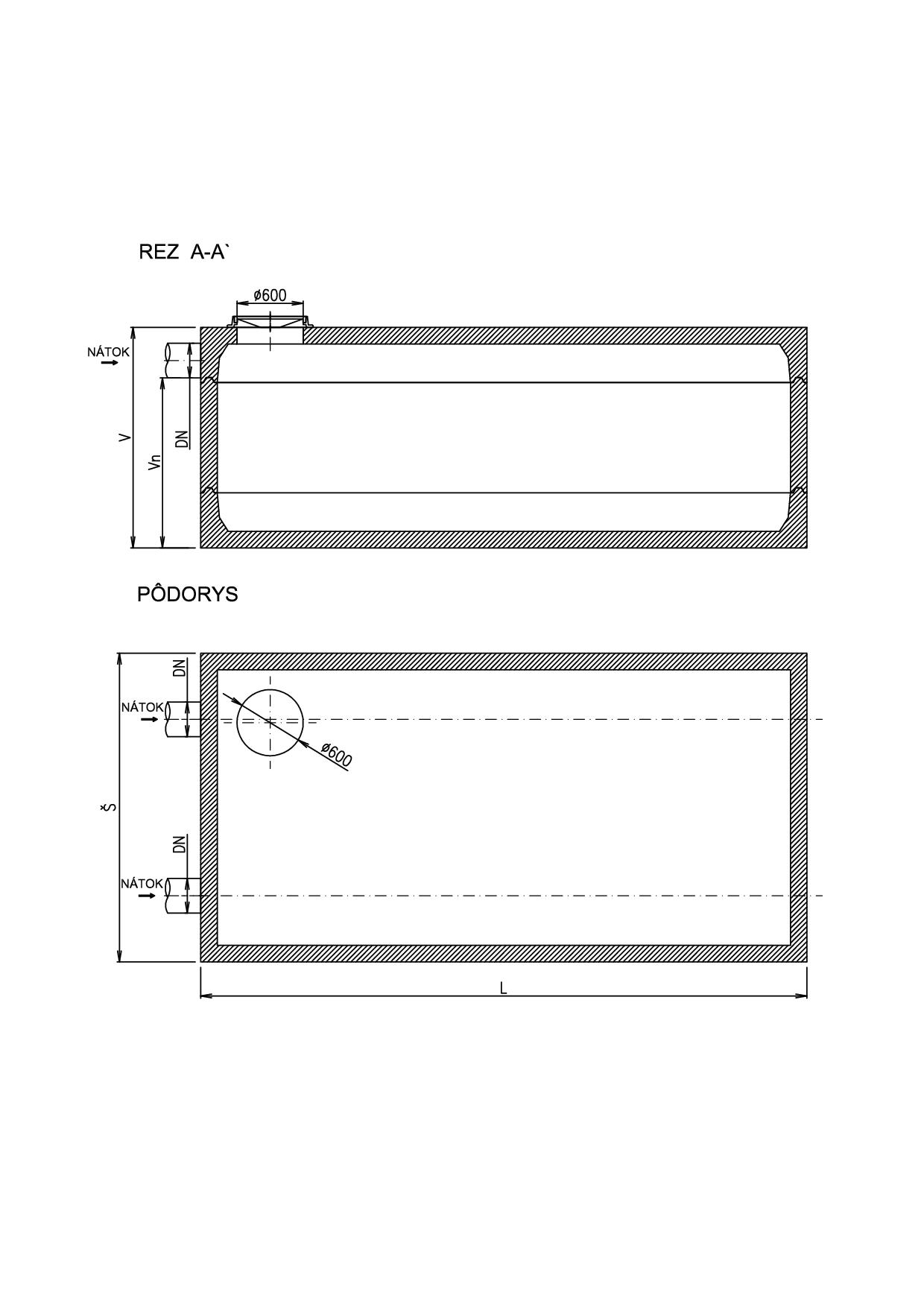

Akumulační nádrž se montuje za pomoci autojeřábu príslušné nosnosti, na dopředu připravený vodorovný podkladní beton s pískovým lůžkem dle návodu na uložení. Výšku pískového lůžka, podkladního betonu, štěrkového násypu uvádíme ve výkresech v cm pouze všeobecně. Pro každé osazení nádrže je nutní zjistit aktuální základové poměry stavby. Na základě těchto skutečností je potřeba statikem nechat navrhnout založení nádrže pro každý objekt individuálně.

Případné ukotvení proti vztlaku spodní vody zajistí stavební firma podle nákresu kotvení.

Jednonádržová AN sa dodává jako prefabrikát bez montáže. AN sestavená z více nádrží se montuje přímo  do výkopu, postupným propojováním jednotlivých nádrží.

Záruční doba

Záruční doba je 24 mměsíců.

Dodacie podmienky

Dodací lhůta závisí na velikosti retenční nádrže (3 až 14 dní). Požadavek na vstupní šachty je třeba uvést v objednávce.

Součástí dodávky je návod na usazení, provozní řád.

Objednavatel zajišťuje ve vlastní režii: výkopové práce, podkladní beton, pískové lůžko, jeřáb, přezkoušení obsluhy dle provozního řádu se sepsáním záznamu o ověření vědomostí, záznam bude podepsán přezkoušenou osobou.

Návod na zabudování

Akumulační nádrž může být zabudována koncesovanou stavební firmou podle technologického postupu montáže a stavebních výkresů. Musí se při tom dodržet pokyny bezpečnosti a ochrany zdraví při práci.

Při projektovaní umístění nádrže je nutné brát v úvahu požadavky na údržbu,přístup cisternového vozidla,krátkodobé vyhrazení manipulační plochy, - viz. provozní řád s přihlédnutím na hygienické a estetické poždavky.

Stavební připravenost

Stavební připravenost zajišťuje odběratel ve vlastní režii podle projektové dokumentace..

Staveniště – k výkopu musí být zajištěna přístupová cesta pro příjezd autojeřábu a nákladních vozidiel. V bezpečné vzdálenosti od výkopu je nutné srovnat a dostatočně zpevnit terén pro zapatkování jeřábu.

Výkop – rozměry zhotovit podle projektové dokumentace. Stěny výkopu musí být zabezpečeny proti sesunutí zeminy do výkopu. Minimální vzdálenost okraje výkopu od retenční nádrže je 0,60 m. Musí být zajištěn prostor pro obsluhu při manipulci s jednotlivýmy prefabrikáty při jejich ukladání do výkopu a pro ošetření vnějších spojů nádrže.

Podklad - skladba podkladních vrstev musí vycházet z geologického průzkumu a  statických výpočtů. Podkladní betonová deska musí být nejméně o 20 cm větší na každou stranu  než je půdorys nádrže. Nerovnosti podkladního betonu musí být vyrovnané  pískovým lůžkem fr. 0-4 mm s tloušťkou cca 3 cm. Na podkladní beton se vytýčí základní směrové body pro určení polohy nádrže.

Montáž nádrže

1. Zkontrolujte rozměry výkopu a podkladového betonu podle technické dokumentace.

2. Zhotovení podkladní betonové desky musí vychádzet ze statických propočtů,
deska musí být nejméně o 20 cm větší  než půdorys zařízení. Na podkladovou
desku sa dává 3-5 cm vysoké vyrovnávací pískové lůžko.

3. Zkontrolujte dodanou nádrž podle specifikace.

4. Osazení zařízení se provádí mobilním jeřábem. Při volbě nosnosti jeřábu je nutné vycházet z váhy nejtěžšího kusu nádrže a vzdálenosti jeřábu /střed
otočného kruhu/ ke středu výkopu /vyložení/.
Délka závěsného lana by měla být dvojnásobkem průměru nádrže,
aby se nádrž nepoškodila príliš velkou boční silou!

5. Pokud by byla nádrž osazována do spodní vody,je třeba dodržet nutné opatření/kotvení nádrže do podkladní desky, dodatečné zatížení na nádrži a pod./,které určí statik projektové dokumentace.

6. Po osazení nádrže a případném začisťování štěrbin, způsobených nesprávnou manipulací jeřábu, se na štěrbiny nanese vodotěsná cementová nebo synteticko-živicová malta smíchaná v poměru  1:3 /s těsnícím prostředkem.

7. Na korunu nádrže se osadi trvale plastické butylové těsnění.

8.Svévolný zásah do zařízení a stropní desky je nepřípustný!

9. Nádrže jsou ve výrobě podrobeny zkoušce vodotěsnosti. Na místě osazení se může udělat zkouška vodotěsnosti napojeného potrubí.

10. Nádrž se zasype obsypovým materiálem a vhodným zhutňovacím mechanizmem se zhutní.Hutnění u stěn,poklopů a v oblasti trub je třeba dělat s maximální opatrností. Použitií hrubých kameniv a štěrkového materiálu je zakázané.

11. Před uvedením do provozu je třeba všechny části zařízení očistit především od zbytků malty. Zkontrolovať, zda není v nádrži zapomenuto nářadí, desky atd.
