RVKL 12 - 20

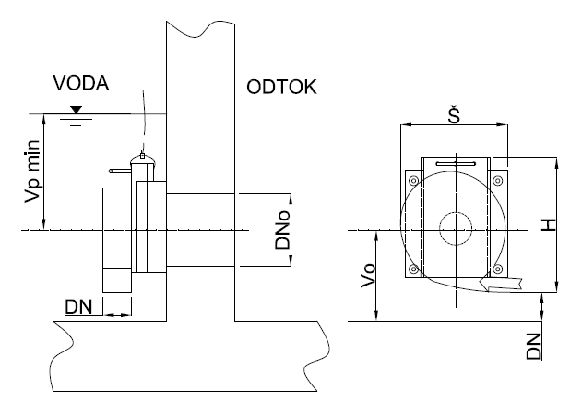

Max. průtok vody Q [l/s]	12 - 20
DN	100 mm
Min. tlaková výška vody Vpmin	400 mm
Veľkosť odtokového potrubí DNo	250 mm
Výška osazení Vo	325 mm
Vnější šířka Š	350 mm
Výška V	445 mm

Vlastnosti:

Vírové ventily RVKL sa vyrábajú s reguláciou prietoku od 2 l/s až do 45 l/s. Ide o samočinné vertikálne ventily s horizontálnym odtokom vody. Reguláciu prietoku zabezpečuje prúdový efekt vznikajúci prúdením vody vo vírovej komore ventilu. Tieto ventily sú charakteristické umiestnením vtokového otvoru pod hladinou vody.

Podľa požadovaného prietoku sú dimenzované rôzne veľkosti vtokového a odtokového otvoru pri tlakovej výške vody 2 m. Pre zaručenie vzniku vírového prúdenia nesmie byť tlaková výška menšia, než sú hodnoty minimálnej tlakovej výšky.

Použitie:

Vírové ventily sa používajú pri požiadavke zabezpečiť regulovaný prietok vyjadrený rýchlosťou prúdenia vody v l/s z nádrže.
Umiestňujú sa najčastejšie do priestoru odtoku zo záchytnej (retenčnej) nádrže pre dažďové alebo odpadové vody z odvodňovaných plôch napr. ciest, parkovísk alebo striech budov. Zariadenia nedoporučujeme umiestňovať do nádrží s výskytom nadmerne znečistených odpadových vôd.

Technický popis:

- teleso regulátora - antikorová oceľ AISI 304
- nástenná doska - polypropylén
- uzatváracia doska - polypropylén
- kotviaci materiál - antikorová oceľ AISI 304

Montáž:

Vírové ventily sa montujú prikotvením mechanickými kotvami na zvislú stenu železobetónovej nádrže v mieste napojenia odtokového potrubia. Nástenná doska ventilu musí prekryť odtokové potrubie v celej ploche. Styčné plochy nástennej dosky a steny nádrže sa utesnia pomocou silikónu.

Prevádzka a údržba :

Vírové ventily pracujú samočinne. Zariadenie nevyžaduje špeciálny prevádzkový režim. Doporučujeme však pri výskyte väčšieho množstva prívalových zrážok prekontrolovať, či nedošlo k upchatiu vtokového otvoru splaveninami.
