KL PS Ø1390

Normy:

Akumulačné nádrže sú vyrábané v súlade s technickým osvedčením č. TO – 10/0044 v zmysle ustanovení § 26 zákona č. 90/1998 Z. z. o stavebných výrobkoch v znení neskorších predpisov.

Použitie:

- nádrže na prečerpávanie dažďových vôd z ciest a parkovísk
- nádrže na prečerpávanie odpadových vôd z obytných a priemyselných objektov
- nádrže na prečerpávanie odpadových vôd tlakovej kanalizácie

Použitý stavebný materiál

Betón – jednotlivé prefabrikáty sú vyrobené z betónu triedy C 30/37 alebo C35/45 v súlade s STN EN 206-1.

Výstuž – prefabrikáty sú vystužené kombináciou sieťovej výstuže a viazanej prútovej výstuže 10 505 (R) . Vystuženie jednotlivých prefabrikátov je závislé jednak od hrúbky dosky ale aj od veľkosti zaťaženia pôsobiaceho na prefabrikát (výška nadložia).

Prepravné úchyty prefabrikátov – na manipuláciu s prefabrikátmi sú zabudované kotevné háky a zapustené kotvy s guľovou hlavou.

Technický popis:

Prečerpávací šachta je vyrobena jako železobetonová prefabrikovaná podzemní nádrž, obdélníkového nebo kruhového půdorysu.

Je montována z vícero segmentů podle typu šachty. Ve stěně šachty je možné zhotovit otvory pro nátokové potrubí, výtlačné potrubí, bezpečnostní přepad a elektropřípojku.

Do šachty je možné osadit poplastované stupadla ve smyslu ČSN EN 1917. Vstupní otvory jsou překryty buď ocelovými uzamykatelnými poklopy nebo liinovýmy poklopy třídy A 15, B 125, C 250 alebo D 400 v závislosti od jejího umístění. Vodotěsnost spojů je zajištěna vkládáním butylového těsnění mezi jednotlivé segmenty. Šachta je vodotěsná ve smyslu ČSN 75 0905.

Prečerpávací šachty se dodávají bez technologických zařízení t.j. čerpadel, potrubí, žebříku a manipulační plošiny. Na dodávku těchto zařízení doporučujeme firmu ABC TERM, spol. s r.o., Bratislava, kontakt : Ing. Botlo 0903 745 001, botlo@abcterm.sk.

PS 1000
Vlastní nádrž prečerpávací šachty je vytvořená z jednotlivých vibrolisovaných segmentů kanalizačních revízních šachet s vnitřním průměrem 1000 mm. Dno šachty je vysoké 680 mm s vnějším průměrem 1300 mm. Výška kanalizačních skruží je 250, 500 alebo 1000 mm s vnějším průměrem 1240 mm. Na zakrytí šachty se používají zákrytové desky s výškou 250 mm. Šachta je přístupná pro údržbu a kontrolu buď přes kruhový vstupní otvor Ø 600 mm nebo čtvercový 600 x 600 mm. Vhodným výběrem jednotlivých segmentů je možné vytvoři šachtu s maximální výškou 5,0 m.

PS 1500x1500
Nádrž této šachty je vytvořena ze železobetonového prefabrikátu čtvercového půdorysu se stranou 1500 mm. Výška nádrže je 2000 mm. Krycí stropní deska je tloušťky 120 mm. V případě potřeby zvětšení výšky šachty je možné přidat na základní nádrž ještě jednu nádrž v poloze  dnem vzhůru. Timto dosáhneme šachtu s výškou 4000 mm.  Šachta je přístupná pro údržbu a kontrolu buď přes kruhový vstupní otvor Ø 600 mm nebo čtvercový 600 x 600 mm.

PS 1630

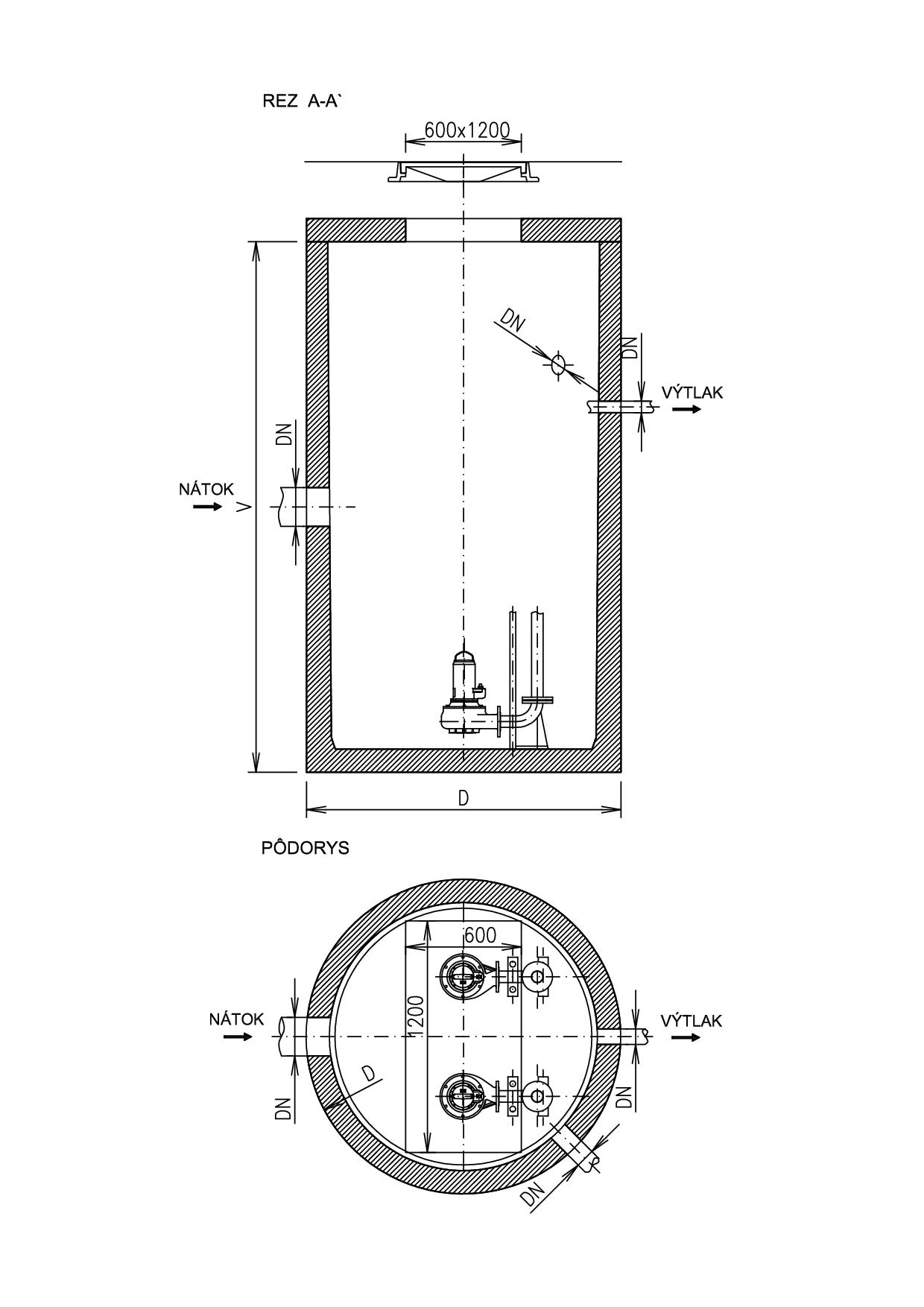

Šachta se skládá ze železobetonové prefabrikované nádrže kruhového půdorysu s vnějším průměrem Ø 1630 mm, nástavbových prstenců a zákrytové stropní desky. Výška nádrže je 1500 mm. Základní výška nadstavbového prstence je 1000 mm. Úpravou formy je možné vyrobit prstence s minimální výškou 500 mm. Šachta je přístupná pro údržbu a kontrolu přes obdélníkový vstupní otvor s rozměry 600 x 1200 mm.

PS 2100
Šachta se skladá ze železobetonové prefabrikované nádrže kruhového půdorysu s vnitřním průměrom Ø 2100 mm, nástavbových prstenců a zákrytové stropní desky. Výška nádrže je 1150 mmZákladní výška nástavbového prstence je 1150 mm. Úpravou formy je možné vyrobit prstence s minimální výškou 500 mm. Šachta je přístupná pro údržbu a kontrolu přes tři čtvercové vstupní otvory s rozměry 600 x 600 mm. Vhodným výběrem jednotlivých segmentů je možné vytvořit šachtu s maximální výškou 8,0 m.

PS 2500
Šachta se skladá z železobetonové prefabrikované nádrže kruhového půdorysu s vnitřním průměrem Ø 2500 mm, nástavbových prstenců a zákrytové stropní desky. Výška nádrže je 1150 mm. Základní výška nástavbového prstence je 1150 mm. Úpravou formy je možné vyrobit prstence s minimální výškou 500 mm. Šachta je přístupná ppro údržbu a kontrolu přes tři vstupní otvory s rozměry 600 x 600 mm. V případě potřeby je možné zhotovit otvory nad čerpadly s rozměry 600 x 800 mm. Vhodným výběrem jednotlivých segmentů je možné vytvořiť šachtu s maximální výškou 8,0 m.

Záruční doba

Záruční doba je 24 měsíců.

Dodací podmínky

Dodací lhůta závisí na velikosti retenční nádrže (3 až 30 dní). Požadavek na vstupní šachty je třeba uvést v objednávce.

Součástí dodávky je návod na usazení, provozní řád.

Objednavatel zajišťuje ve vlastní režii: výkopové práce, podkladní beton, pískové lůžko, jeřáb, přezkoušení obsluhy dle provozního řádu se sepsáním záznamu o ověření vědomostí, záznam bude podepsán přezkoušenou osobou.

Návod na zabudování

Přečerpávací šachta může být zabudována koncesovanou stavební firmou podle technologického postupu montáže a stavebních výkresů. Musí se při tom dodržet pokyny bezpečnosti a ochrany zdraví při práci.

Při projektovaní umístění nádrže je nutné brát v úvahu požadavky na údržbu,přístup cisternového vozidla,krátkodobé vyhrazení manipulační plochy, - viz. provozní řád s přihlédnutím na hygienické a estetické poždavky.

Stavební připravenost

Stavební připravenost zajišťuje odběratel ve vlastní režii podle projektové dokumentace..

Staveniště – k výkopu musí být zajištěna přístupová cesta pro příjezd autojeřábu a nákladních vozidiel. V bezpečné vzdálenosti od výkopu je nutné srovnat a dostatočně zpevnit terén pro zapatkování jeřábu.

Výkop – rozměry zhotovit podle projektové dokumentace. Stěny výkopu musí být zabezpečeny proti sesunutí zeminy do výkopu. Minimální vzdálenost okraje výkopu od retenční nádrže je 0,60 m. Musí být zajištěn prostor pro obsluhu při manipulci s jednotlivýmy prefabrikáty při jejich ukladání do výkopu a pro ošetření vnějších spojů nádrže.

Podklad - skladba podkladních vrstev musí vycházet z geologického průzkumu a  statických výpočtů. Podkladní betonová deska musí být nejméně o 20 cm větší na každou stranu  než je půdorys nádrže. Nerovnosti podkladního betonu musí být vyrovnané  pískovým lůžkem fr. 0-4 mm s tloušťkou cca 3 cm. Na podkladní beton se vytýčí základní směrové body pro určení polohy nádrže.

Montáž

Přečerpávací šachta se montuje za pomoci autojeřábu príslušné nosnosti, na dopředu připravený vodorovný podkladní beton s pískovým lůžkem dle návodu na uložení. Výšku pískového lůžka, podkladního betonu, štěrkového násypu uvádíme ve výkresech v cm pouze všeobecně. Pro každé osazení nádrže je nutní zjistit aktuální základové poměry stavby. Na základě těchto skutečností je potřeba statikem nechat navrhnout založení nádrže pro každý objekt individuálně.

Případné ukotvení proti vztlaku spodní vody zajistí stavební firma podle nákresu kotvení.

Montáž nádrže

1. Zkontrolujte rozměry výkopu a podkladového betonu podle technické dokumentace.

2. Zhotovení podkladní betonové desky musí vychádzet ze statických propočtů,
deska musí být nejméně o 20 cm větší  než půdorys zařízení. Na podkladovou
desku sa dává 3-5 cm vysoké vyrovnávací pískové lůžko.

3. Zkontrolujte dodanou nádrž podle specifikace.

4. Osazení zařízení se provádí mobilním jeřábem. Při volbě nosnosti jeřábu je nutné vycházet z váhy nejtěžšího kusu nádrže a vzdálenosti jeřábu /střed
otočného kruhu/ ke středu výkopu /vyložení/.
Délka závěsného lana by měla být dvojnásobkem průměru nádrže,
aby se nádrž nepoškodila príliš velkou boční silou!

5. Pokud by byla nádrž osazována do spodní vody,je třeba dodržet nutné opatření/kotvení nádrže do podkladní desky, dodatečné zatížení na nádrži a pod./,které určí statik projektové dokumentace.

6. Po osazení nádrže a případném začisťování štěrbin, způsobených nesprávnou manipulací jeřábu, se na štěrbiny nanese vodotěsná cementová nebo synteticko-živicová malta smíchaná v poměru  1:3 /s těsnícím prostředkem.

7. Na korunu nádrže se osadi trvale plastické butylové těsnění.

8.Svévolný zásah do zařízení a stropní desky je nepřípustný!

9. Nádrže jsou ve výrobě podrobeny zkoušce vodotěsnosti. Na místě osazení se může udělat zkouška vodotěsnosti napojeného potrubí.

10. Nádrž se zasype obsypovým materiálem a vhodným zhutňovacím mechanizmem se zhutní.Hutnění u stěn,poklopů a v oblasti trub je třeba dělat s maximální opatrností. Použitií hrubých kameniv a štěrkového materiálu je zakázané.

11. Před uvedením do provozu je třeba všechny části zařízení očistit především od zbytků malty. Zkontrolovať, zda není v nádrži zapomenuto nářadí, desky atd.
