KLv 1/1

Jmenovitý průtok (výkon) Q
1 l/s
Odvodňovaná plocha
75 m2
DN 125 mm
Počet nádrží1
Objem kalojemu
0,5 m3

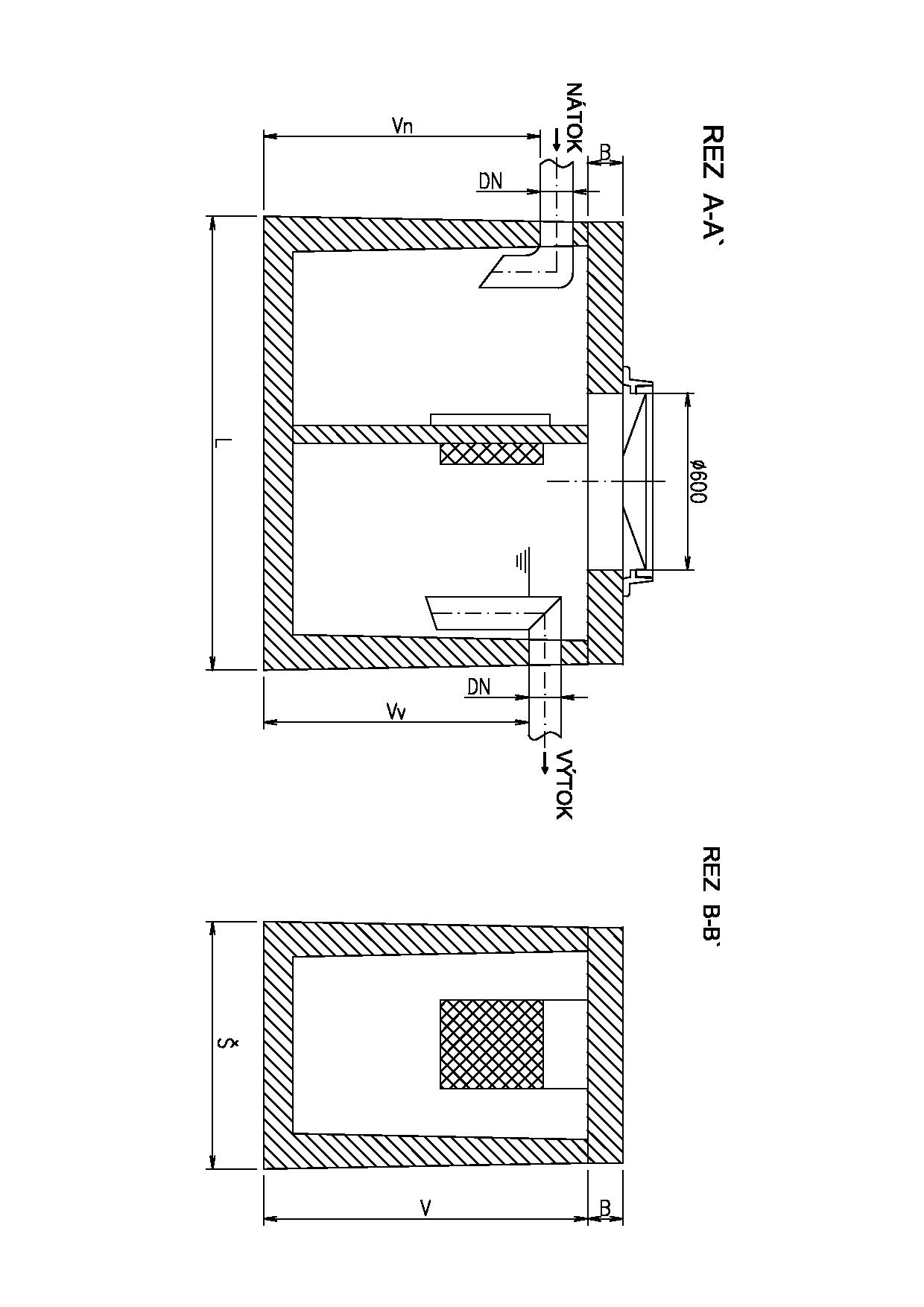

Vnější délka L 1540 mm
Vnější šířka Š 840 mm
Výška V 1100 mm
Tloušťka stropní desky** B 120 mm
Výška osazení nátokové roury od dna Vn 925 mm
Výška osazení výtokové roury od dna Vv 885 mm
Váha nejtěžšího kusu
0,9 t
Výstupná hodnota vyčistenej vody z ORL [mg]1 až 5 mg/l NEL

Normy:

Všechny odlučovače ropných látek jsou konstruované jako odlučovače třídy I dle  ČSN EN 858-1 a ČSN 858-2. Výstupní hodnoty ropných látek ve vyčištěné vodě měřil "Výskumný ústav vodného hospodárstva v Bratislave".

Stupeň účinnosti je vyšší než 99% nebo výstupní hodnoty jsou nižšší než 1mg/l NEL při kontaminaci vody 200mg/l NEL (nebo nižšší než 5 mg/l NEL při kontaminaci vody 4250mg/l NEL. Zařazením dočišťovacího odlučovače se dosáhne vyšší stupeň čištění s výstupnímy hodnotami pod 0,1 mg/l NEL.

Použití:

úprava průmyslových odpadních vod: autoumývárny, čerpacií stanice pohonných hmot
- úprava odpadních vod z neprůmyslových povrchů: parkoviště, komunikace, dvory průmyslových závodů
zachytávání nekontrolovatelně vytékajících lehkých kapalin s cílem ochrany životního  prostředí.

Technický popis:

Základní konstrukce ORL je vyrobena z železobetonové nádrže, nebo z více nádrží, obdélníkového nebo kruhového půdorysu. Nádrže sa vyrábí jako prefabrikáty z betonu třídy C 35/45 v smysle ČSN EN 206-1.

Jednotlivé nádrže se skládají ze samotné nádrže (vany), delících stěn (příček) a zákrytové stropné desky. Přímo při výrobě nádrže se v místě průchodu nátokového a výtokového potrubí zabudují šachtové pouzdra s olejuvzdorným těsnícím kroužkem požadovaného DN.

Vnitřní povrch nádrže je ošetrený trojsložkovým polyuretanovým nátěrem (pouze na objednávku) aplikovaným ve dvou vrstvách. Nátěr snižuje přilnavost ropné látky na povrchu stěn ORL a tím ulehčuje jeho čištění. Všechny technologické zařízení uvnitř odlučovače je z nerezevového plechu a z plastu.

Jednotlivé komory odlučovače jsou prístupné pro údržbu a kontrolu přes kruhové nebo elipsovité vstupní otvory nacházející se v zákrytových stropních deskách. Při osazení odlučovače do větších hloubek se vstupní šachty budují z kanalizačních skruží. Vstupní šachta je uzavřená litinovým poklopom průměru 600 mm, třídy D 400 s označením LAPAČ.

Jednotlivé části odlučovacího zařízení:

Kalová nádrž (kalojem)

Podle typu ORL může být integrovaná do odlučovače nebo sériově zařazená před odlučovač. Její hlavní funkcí je zachytávání pevných látek např. kalu, písku, otěru z pneumatík vozidel, listí a podobně. Na principu využití rozdílných objemových hmotností kapalin dochází už v kalojeme k odloučení lehkých minerálních kapalin od pevných částíc.

Objem kalové nádrže je v základním prevedení ORL stanoven přepočtem 100xNS.
Kalová nádrž je vybavena koagulační bariérou pto zvýšení koagulačního účinku, čili zhlukování ropných látek. Olejové kapky splývají do větších a tak rychleji vystupují na povrch hladiny.

Koalescenční odlučovač

Odlučuje jemné volné ropné látky. Z kalojemu přetéká voda do odlučovacího prostoru, kde je umístěn koalescenční filtr. V pórech filtrační hmoty dochází ke shlukování nejjemnějších olejových častíc a k zachytávání jemných kalových nečistot. Olejové kapky vyplavou na hladinu, kde časem vytvoří olejovou vrstvu. Samočinný bezpečnostní plovákový uzávěr je umístěn uvnitři koalescenčního filtru. Plovákový uzávěr je ovládán nahromaděnou ropnou látkou a zabraňuje proniknutí už odloučené ropné látky do kanalizačního systému.

Sorpční odlučovač

V případě, že príslušný obvodní úřad životního prostředí, nebo správce toku vyžaduje vyšší účinnost odlučovače, se do ORL instaluje sorpční dočisťovací odlučovač, jehož výstupní hodnoty jsou nižší než 0,5 – 0,1 mg/l NEL.

Doplňkové příslušenství:

- šachta na odběr vzorků
- signalizační zařízení úniku ropných látek

Umístění:

Odlučovací zařízení se umísťují na odvodňovací systémy, kde je potřebné odloučit lehké kapaliny z vody a zadržet je v odlučovači.

Nesmí být umístěné na odvodňovacích a kanalizačních systémech obsahujících splaškové vody, vody z území bez přítomnosti ropných látek např. střechy a travnaté plochy.

Při projektování umístění odlučovače je třeba brat v úvahu požadavky na údržbu odlučovače: přístup cisternového vozidla, krátkodobé vyhrazení manipulační
plochy - viz provozní řád.

Montáž:

Odlučovač se montuje za pomoci autojeřábu príslušné nosnosti, na dopředu připravený vodorovný podkladní beton s pískovým lůžkem dle návodu na uložení. Výšku pískového lůžka, podkladního betonu, štěrkového násypu uvádíme ve výkresech v cm pouze všeobecně. Pro každé osazení nádrže je nutní zjistit aktuální základové poměry stavby. Na základě těchto skutečností je potřeba statikem nechat navrhnout založení nádrže pro každý objekt individuálně.

Jednonádržový odlučovač se dodává jako prefabrikát bez montáže. Odlučovač sestavený z více nádrží se montuje přímo do výkopu, postupným propojováním jednotlivých nádrží. Po napojení nátokového a výtokvého potrubí je nutné odlučovač před uvedením  do provozu naplnit čistou vodou.

Případné ukotvení proti spodní vodě zajistí stavební firma dle výkresu kotvení.

Servis a údržba:

Pro zajištění dlouhodobé funkčnosti zařízení je potřebné a i předepsané v určitých časových intervalech vykonat servisní práce odborným personálem.

Nabízíme uzavření smlouvy o údržbě s našim servisním partnerem, který ve zprávě o údržbě  zdokumentuje  provozní  stav.  Pro  minimalizování provozních nákladů bude ve zprávě poukázáno na odstranění odloučených ropných látek a kalu dle potřeby a likvidace bude formou objednávky adresována firmě s licencí na nakladání s nebezpečnými odpady.

Záruční doba:

Záruční doba je 24 měsíců.


Dodací podmínky:

Dodací lhůta je závislá na rozsahu dodávky (3 až 30 dní). Požadavek na dodávku vstupních šachet je třeba uvést v objednávce.

Součástí dodávky je návod na usazení, provozní řád.

Objednavatel zajišťuje ve vlastní režii: výkopové práce, podkladní beton, pískové lůžko, jeřáb, přezkoušení obsluhy dle provozního řádu se sepsáním záznamu o ověření vědomostí, záznam bude podepsán přezkoušenou osobou.

Typ ORL Jmenovitý průtok (výkon) Q
[l/s]
Odvodňovaná plocha
[m2]
Objem kalojemu
[m3]
Rozměry LxŠxV
[mm]
Váha nejtěžšího kusu
[t]
Výstupná hodnota vyčistenej vody z ORL [mg]
KLv 1/1 (vpusť) 1 75 0,5 0,9 1 až 5 mg/l NEL
